GP-30/GP-30B插拔式型電量變送器
產品簡介
GP-30/GP-30B型電量變送器,系GP派生系列電量變送器,具有和GP系列變送器完全一樣優異的性能,并具有插拔式的結構,安裝、維護方便可靠。
相關產品
GP-30/GP-30B型電量變送器
1.概 述
GP-30/GP-30B型電量變送器,系GP派生系列電量變送器,具有和GP系列變送器完全一樣優異的性能,并具有插拔式的結構,安裝、維護方便可靠。
GP-30型(對應小外殼,公司定義為A型)變送器是目前市場上普遍采用的殼體,也是公司推薦使用的外形。GP-30B型(對應大外殼,公司定義為B型)變送器是公司在2003年11月份為適應特殊客戶的需要而推出的定制產品。A型和B型雖然具有完全相同的性能和精度,但兩種外形和接線不能互換和通用。建議使用GP-30(即A型)產品。
2.型號
GPA-30/GPA-30B:交流電流變送器
GPAX-30/GPAX-30B:二組合交流電流變送器
GPV-30/GPV-30B:交流電壓變送器
GPVX-30/GPVX-30B:二組合交流電壓變送器
GPAD-30/GPAD-30B:直流電流變送器
GPVD-30/GPVD-30B:直流電壓變送器
GPW201-30/GPW201-30B:三相三線有功功率變送器
GPK201-30/GPK201-30B:三相三線無功功率變送器
GPF-30/GPF-30B:頻率變送器
3.接線圖:請下載產品說明書

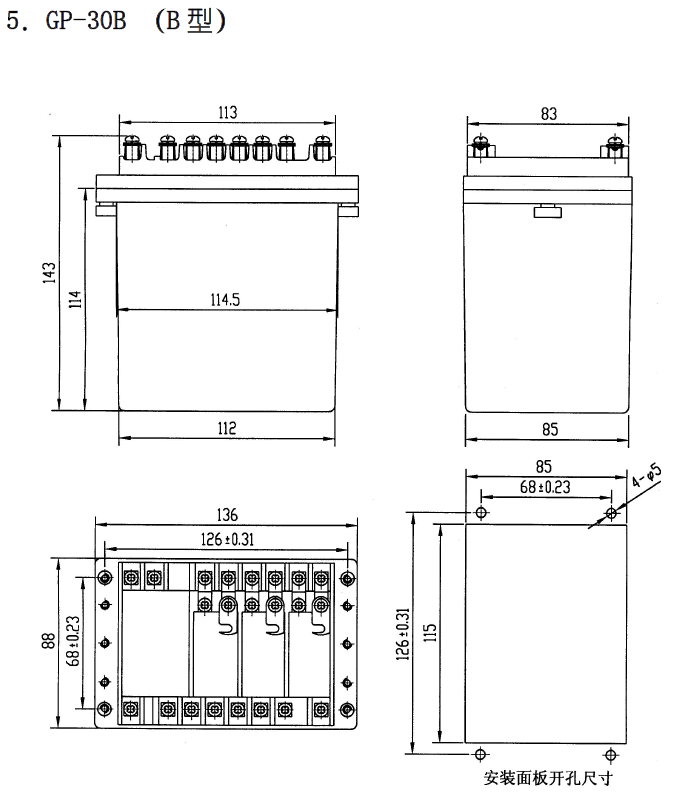

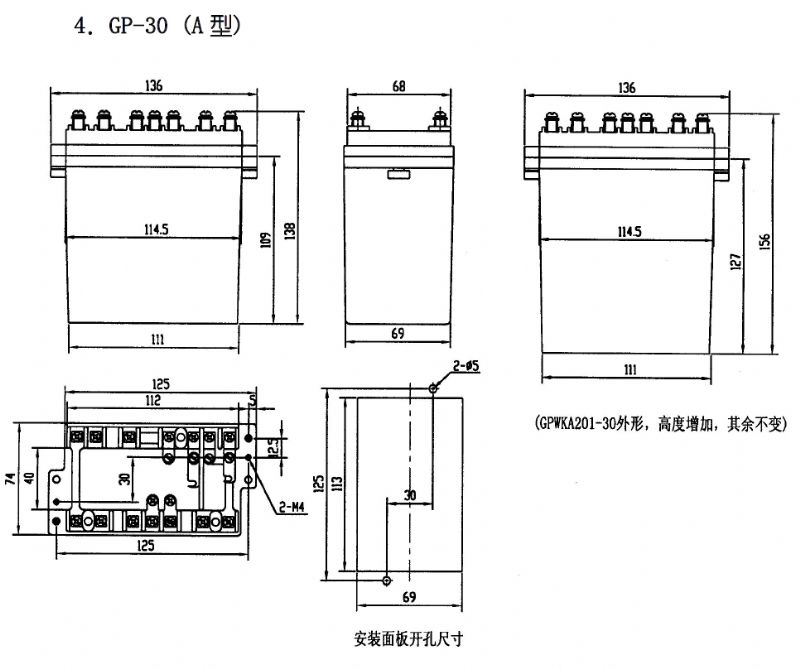

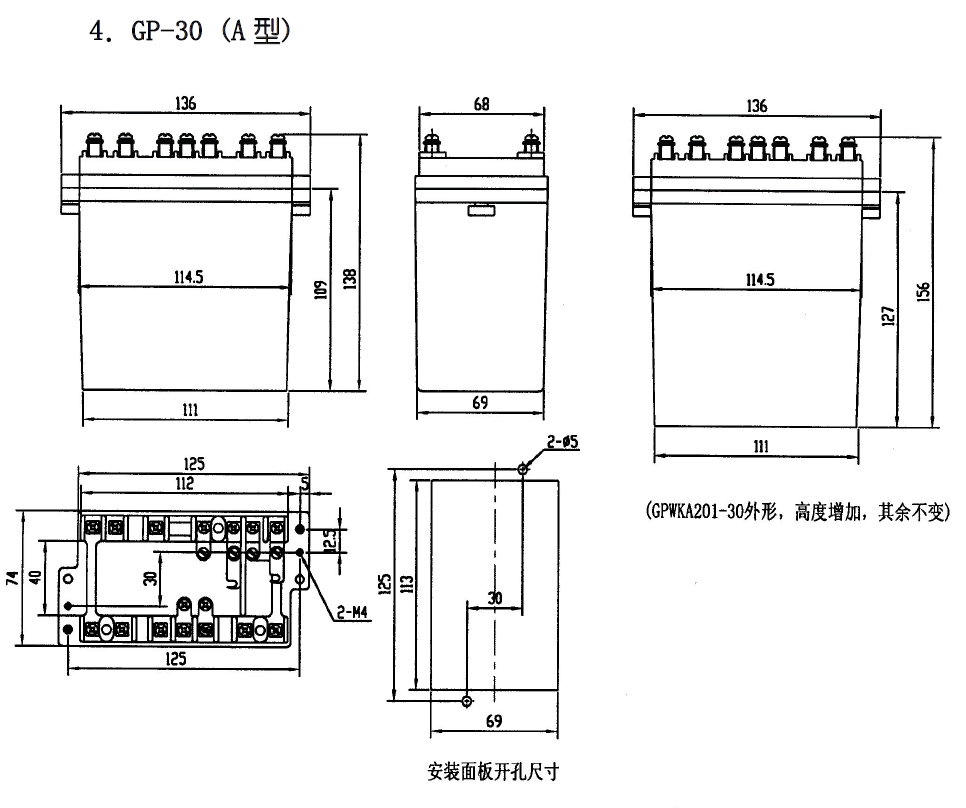

3.外形尺寸圖:
例:GPW201-30-V1-A2-F1-P2-O8/O2 按866W校正
三相三線有功功率變送器
輸 入:100V 5A 50Hz
輔助電源:AC 220V
輸 出 1:0-±5V/0-±866W
輸 出 2:0-±20mA/0-±866W
